NTC熱敏電阻（Negative Temperature Coefficient Thermistor）是一種阻值隨溫度升高而下降的電阻器件。本質上是一種具有較大負溫度系數的電阻器，利用它所具有的這一溫度特性（即阻值R與溫度T之間的負相關性R-T圖）。它不僅被廣泛的應用在各種電源，電機控制等大電流、高電壓電路場合中用來抑制吸收、消除電路暫態過程中的浪涌電壓和電流（功率型NTC熱敏電阻主要功能），而且它還廣泛的應用于各種電子溫度測量儀表、電子開關、家用電器等設備中，其主要作用是用來作為精確測量和溫度精確控制的敏感元件，它和熱電偶，鉑電阻（PT100、Cu100等），被稱為測溫領域中最常用的三大敏感元件之一。

由于NTC電阻的阻值R和溫度T有某種函數關系，因此，就可以根據NTC熱敏電阻的阻值來間接感知被測對象的溫度值，這樣一來，測量（感知）被測對象的溫度值就變成了如何去檢測NTC熱敏電阻的阻值問題，常用的具體的讀取電路（采樣值的獲取電路）如下：

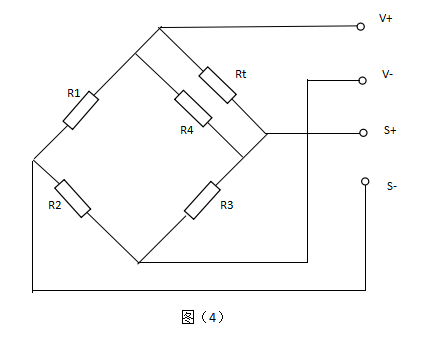

（三）變形的惠斯頓電橋讀取電路:見圖（4）。

原理：眾所周知，NTC熱敏電阻的R-T特性總在某段溫區內存在著非線性，這種非線性給某些需要寬溫區全程測量的應用帶來了一定的困難，就是需在讀取阻值變化值時要進行適當?shù)姆蔷€性矯正，非線性越大矯正起來越難。為降低非線性矯正的難度通常在NTC熱敏電阻Rt的兩端，并聯適當電阻R4，其目的就是降低Rt阻值在隨溫度變化時的非線性程度，以利于矯正電路的設計。但同時也會相應降低NTC熱敏電阻對溫度的敏感性。

特點：讀取數據精度較高，溫度覆蓋范圍廣，成本略高。

△V的數值與恒壓源的穩定性和精度有關，與NTC熱敏電阻的自熱有關。△V的大小范圍與恒壓源的大小及R1,R2,R3的大小有關。

（四）高精度、寬范圍數據讀取采樣電路（凱爾文電橋電路）。

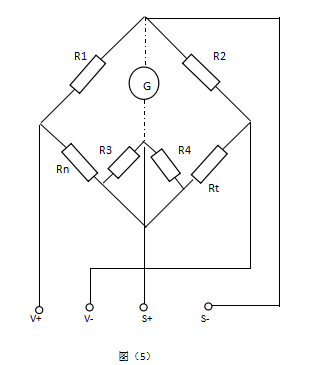

當需要測量溫度的精度達到萬分之一，千分之一攝氏度時，被測電阻的引線電阻值和電橋電路構成的引線電阻值都不能忽略時，在現代電測技術，精準自控測量領域普通使用凱爾文電橋技術來完成隨溫度變化的阻值數據讀取方式，電路如圖（5）所示。

電路采用雙臂橋路構成，有效的消除了測溫元件和電路構成引線電阻值和相應的接觸電阻對測量精度的影響。此種電路廣泛的應用于科學研究、天體空間之間和某些軍工制造等測量領域中。目前，用此種電路構成的測溫電路，可測溫度范圍已達到K~K 范圍。
